Покажчик напруги Контакт-53ЭМ, універсальний пробник електрика
Покажчик Контакт-53ЭМ є портативним електронним приладом індивідуального користування.
Прилад Контакт-53ЭМ забезпечує:
-
- контроль наявності напруги постійного і змінного струму:
- наближене визначення величини контрольованого напруги:
- визначення полярності постійної напруги;
- перевірку цілісності (“прозвонку“) електричних ланцюгів, напівпровідникових приладів (діоди, тиристори), а також обмоток електродвигунів, реле, пускачів, трансформаторів і тп.:
- визначення фазного дроту (електроди) в ланцюгах змінного струму
Покажчик Контакт-53ЭМ забезпечує візуальну та звукову індикацію на всіх режимах роботи.

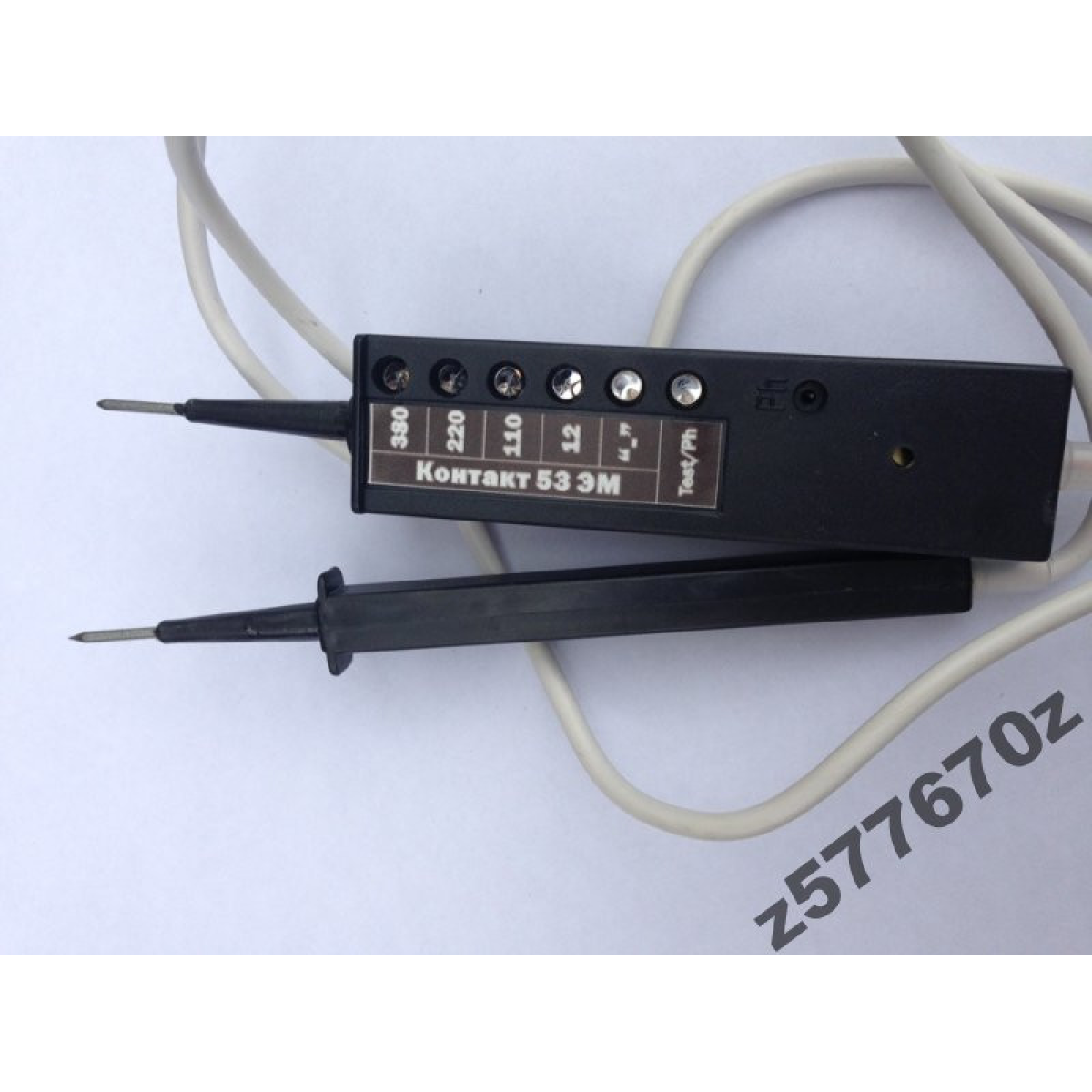

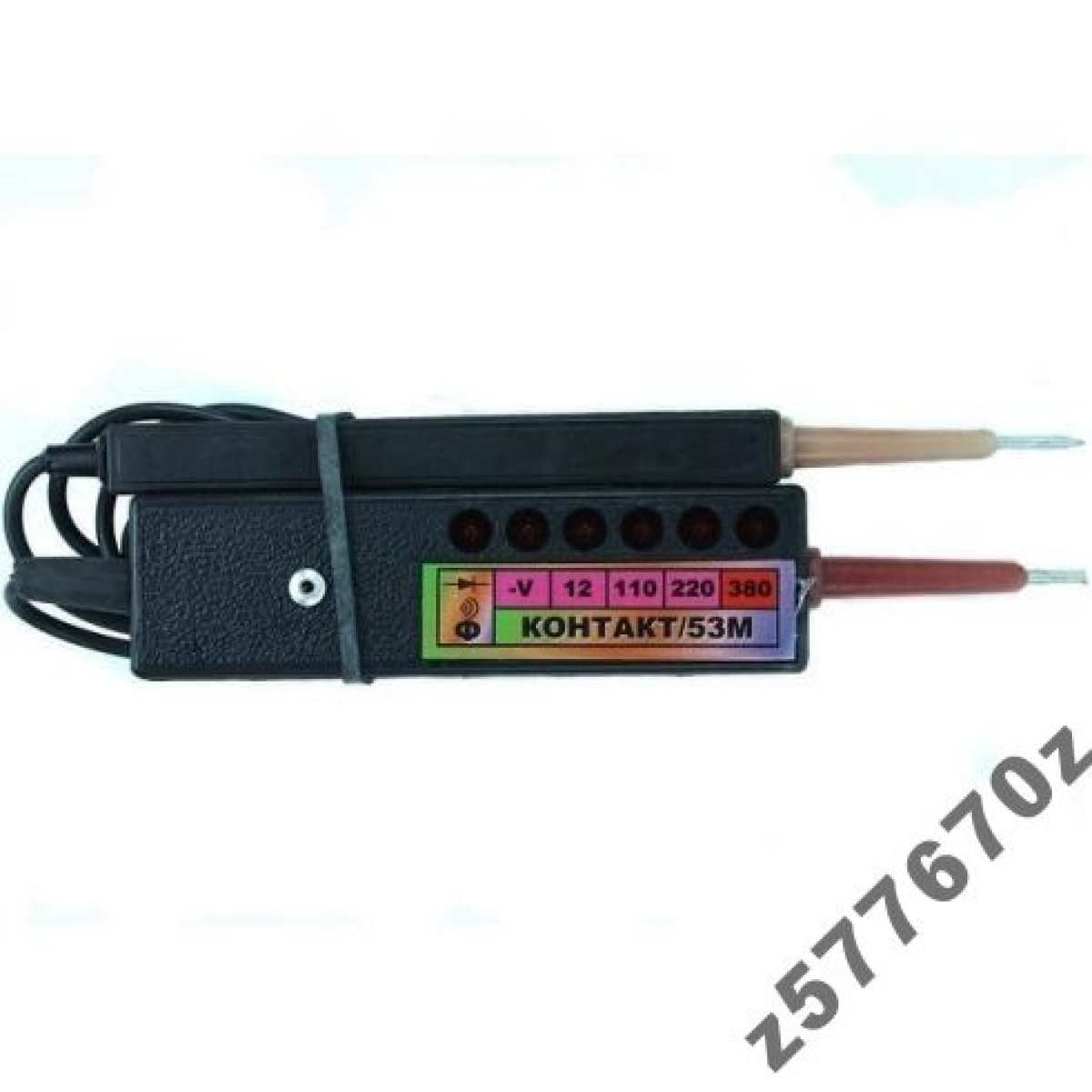

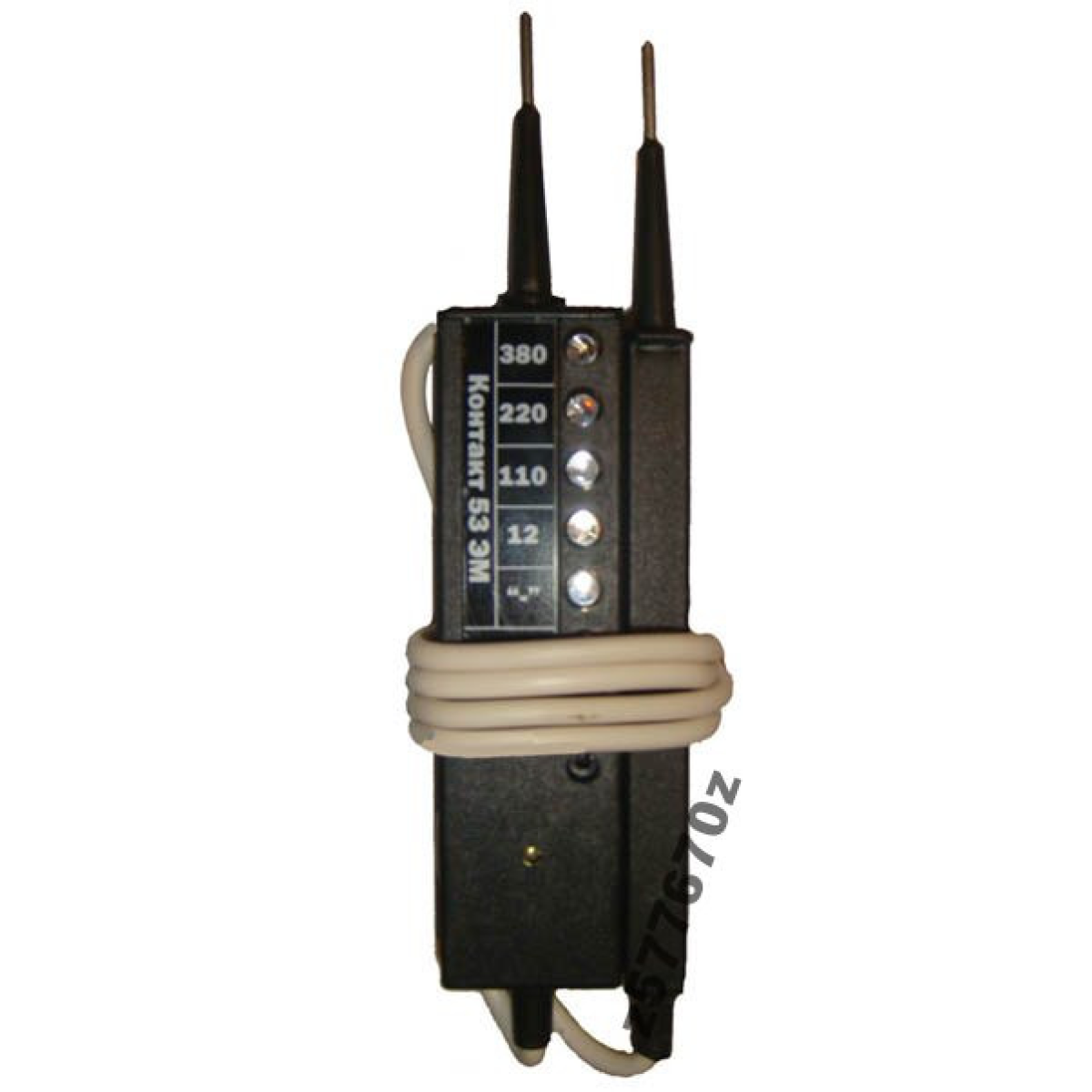

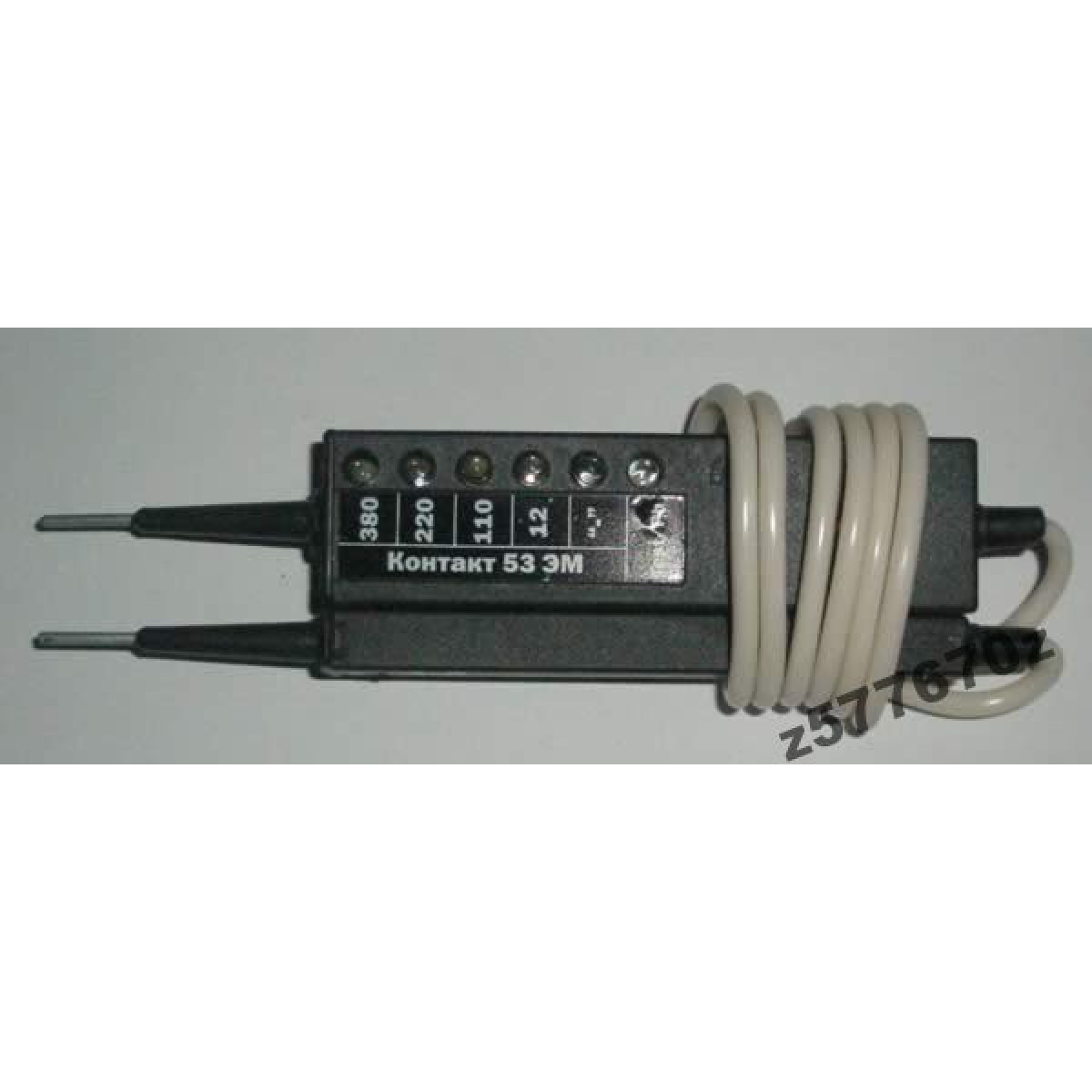

Покажчик Контакт53ЭМ виконаний у вигляді двох щупів основного і допоміжного. Щупи з“єднані між собою ізольованим проводом. На основному щупі розташовані 5 індикаторних елементів (світлодіодів) червоного кольору світіння і штирьовий електрод “Рһ“. Чотири світлодіода позначені цифрами«12», «110», «220», і «380» В, служать для індикації змінної і постійної напруги. Рід напруги визначається за допомогою світлодіода, позначеного знаком «-». Світлодіод «Test/Ph» служить для індикації режимів «продзвонювання ланцюга» і «визначення фази». Штирьовий електрод «Рһ» використовується для роботи в режимі «визначення фази».
