Опис
У роботі індукційного нагрівача використовується енергія електромагнітного поля, яку нагрівний об'єкт поглинає й перетворює на теплову. Для генерування магнітного поля використовується індуктор, тобто багатовіткова циліндрична котушка. Проходячи через цей індуктор, змінний електричний струм створює навколо котушки змінне магнітне поле.
Якщо всередину індуктора помістити нагрівний об'єкт, його пронизуватиме потік вектора магнітної індукції, який постійно змінюється в часі. Водночас виникає електричне поле, лінії якого розташовуються перпендикулярно напрямку магнітного потоку та рухаються по замкнутому колу. Завдяки цим вихровим потокам електрична енергія трансформується в теплову й об'єкт нагрівається.
Отже, електрична енергія індуктора передається об'єкту без використання контактів, як це відбувається в печах опору. Унаслідок теплова енергія витрачається ефективніше, а швидкість нагрівання помітно підвищується.
Частота генератора на холостому ходу 214 кГц, під навантаженням падає до 210 кГц.
Не допускайте зниження напруги нижче 5 В, інакше модуль згорить!
Характеристики:
- Живлення модуля: 5-12 В
- Розміри: 5,5 х 4 х 2 см

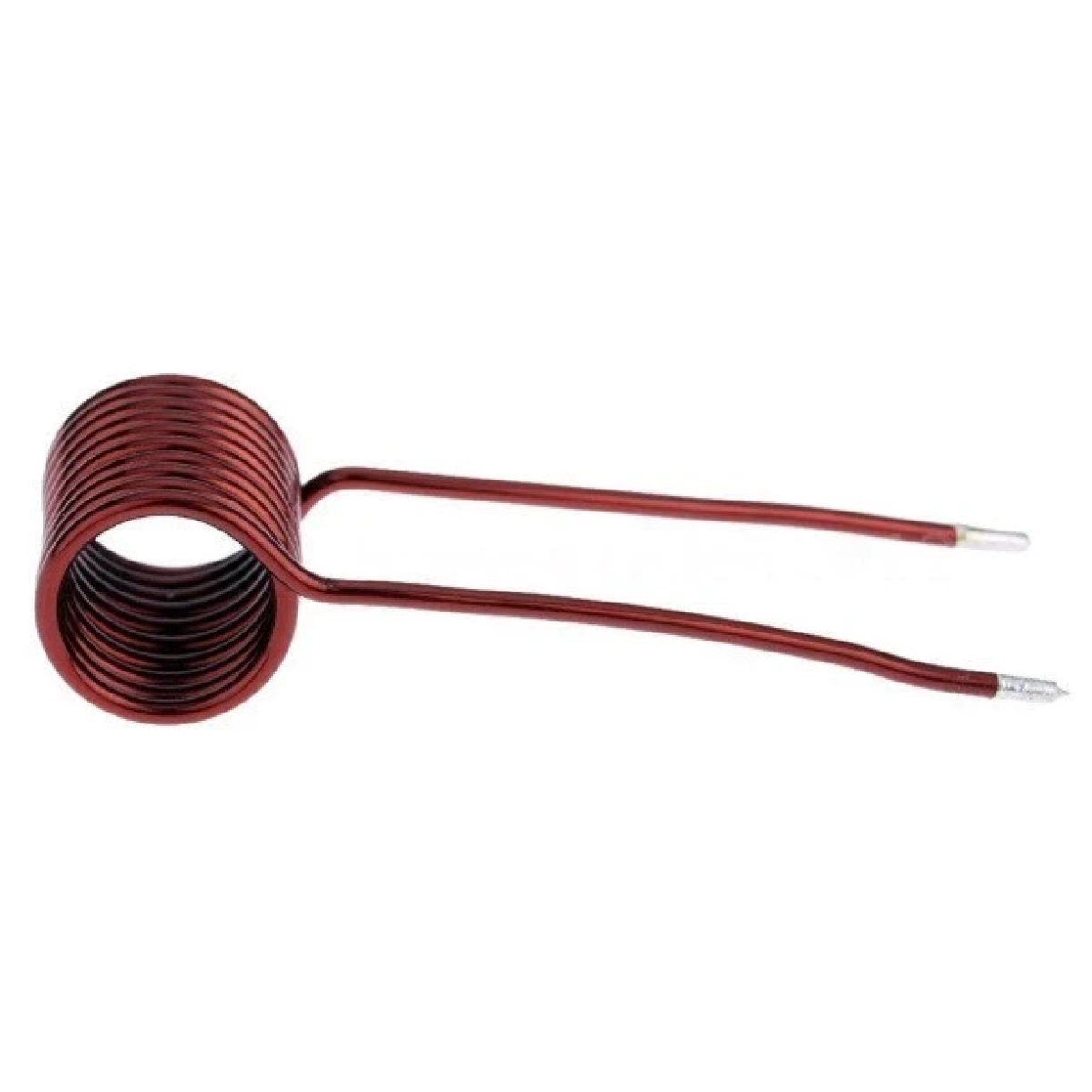

- Довжина котушки — 35 мм. Діаметр — 22 мм. Діаметр дроту — 2 мм. Довжина котушки з виводами — 70 мм.
- Вага конструкції в зборі 114 грамів.

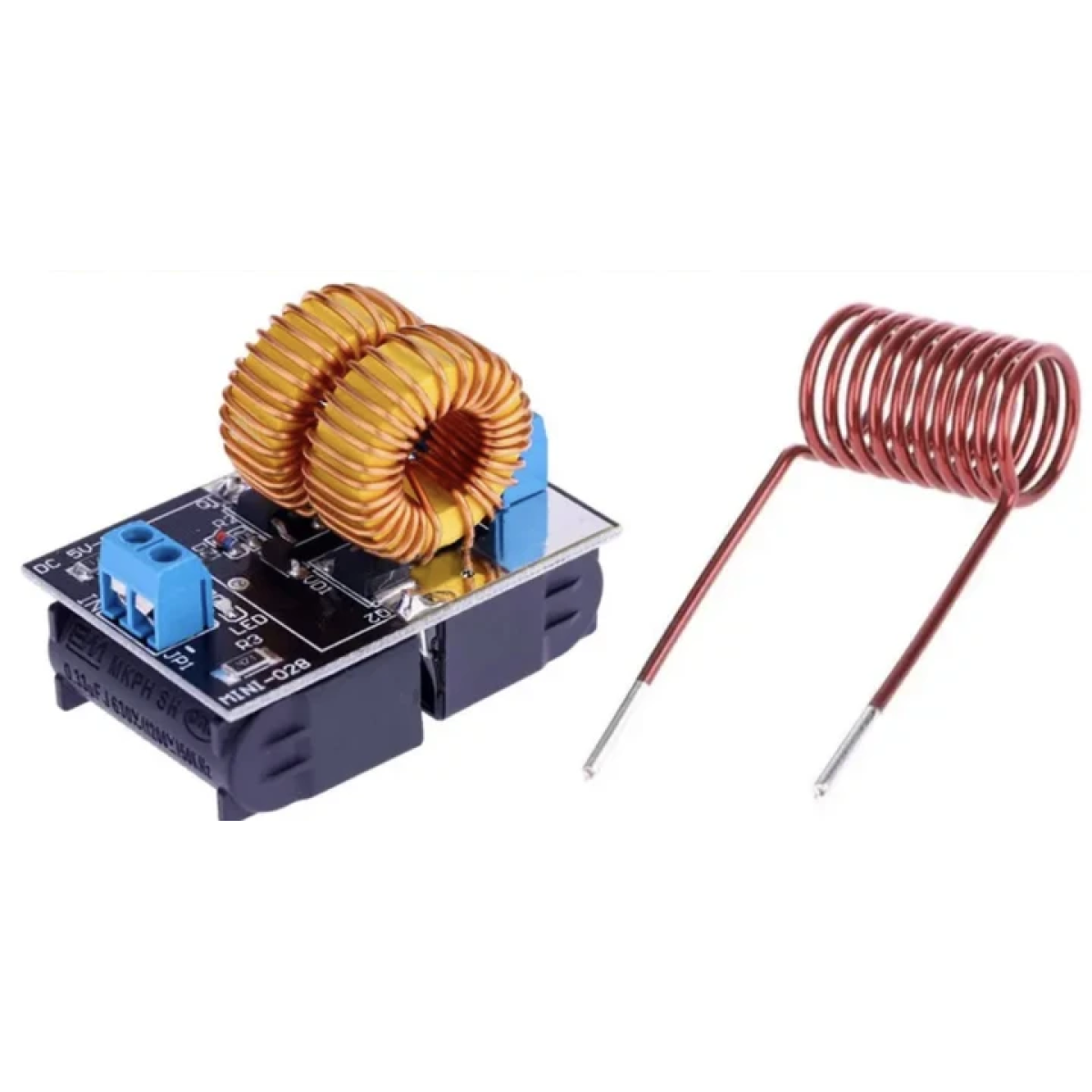

Комплект:
1 х ZVS модуль
1 х котушка
Характеристики
| Стан |
Гашеная |
| Тип |
Модуль |
| Год выпуска |
1990 |
