Опис
Модуль CCM5D являє собою цифровий ШІМ-контролер. ШІМ-керування полягає в зміні тривалості імпульсів за постійної частоти проходження імпульсів. Цей модуль можна використовувати для регулювання швидкості обертання двигунів, яскравості підсвітки РК-дисплеїв, світлодіодів тощо. Також до контролера можна під“єднати навантаження до 5 А.

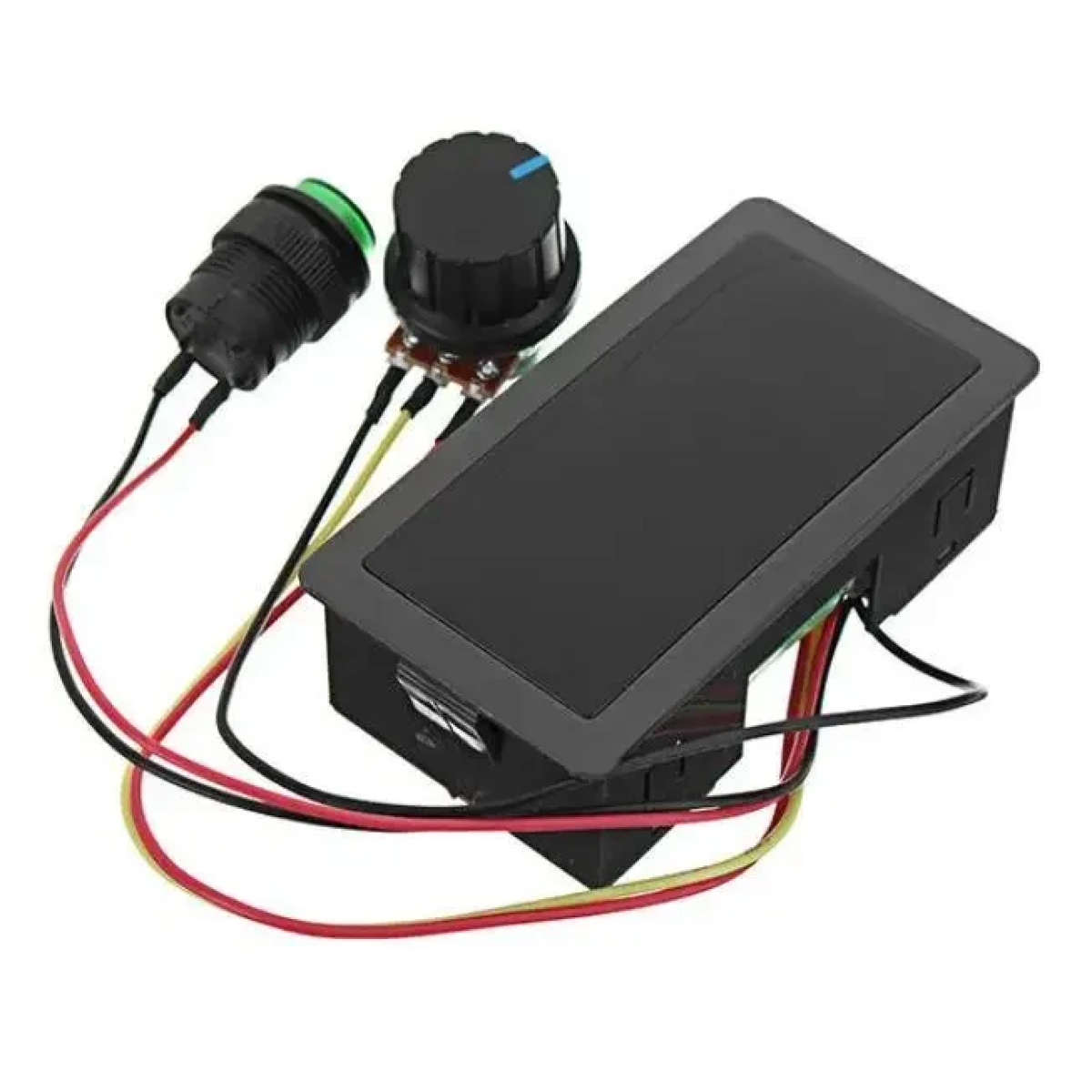

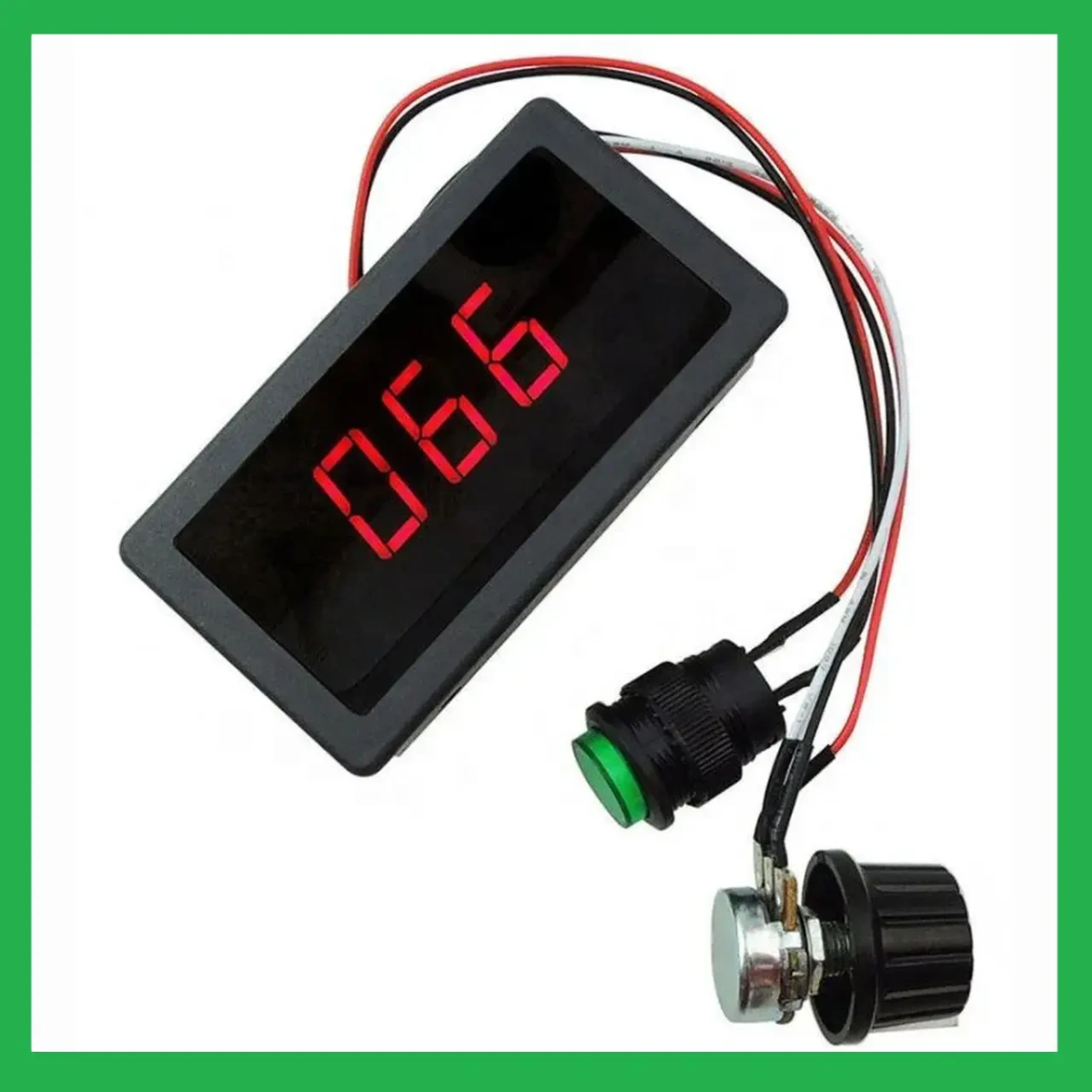

Цифровий ШІМ-контролер CCM5D виготовлений у чорному пластиковому корпусі, який призначений для захисту модуля від різних пошкоджень. Плата модуля спроєктована на базі семи сегментного трирозрядного дисплея, мікроконтролера 8s003f3p6, стабілізатора напруги 78M05, транзизора IRLR7843 та інших допоміжних компонентів, які забезпечують правильну роботу ШІМ-контролера. Частота ШІМ становить 16 кГц. Максимальна сила струму становить 8 А. Зверніть увагу, що у разі перевищення цього значення контролер вийде з ладу.
До комплекту ШІМ-контролера входять: виносна кнопка та змінний резистор-стійкістю 100 кОм. Потенціометр призначений для регулювання швидкості обертання двигуна в діапазоні від 0 до 100%. За допомогою кнопки відбувається увімкнення/вимкнення ШІМ-контролера.

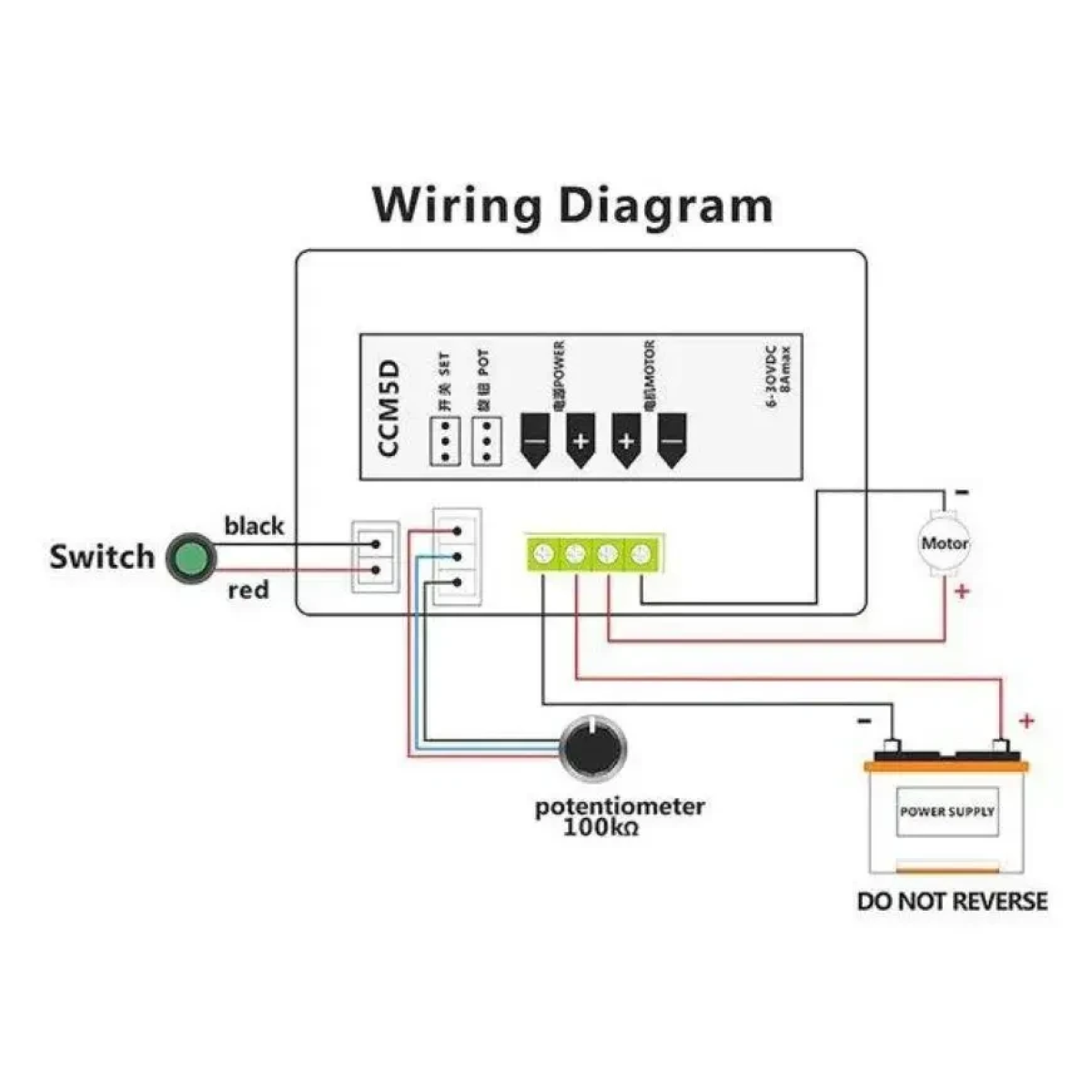

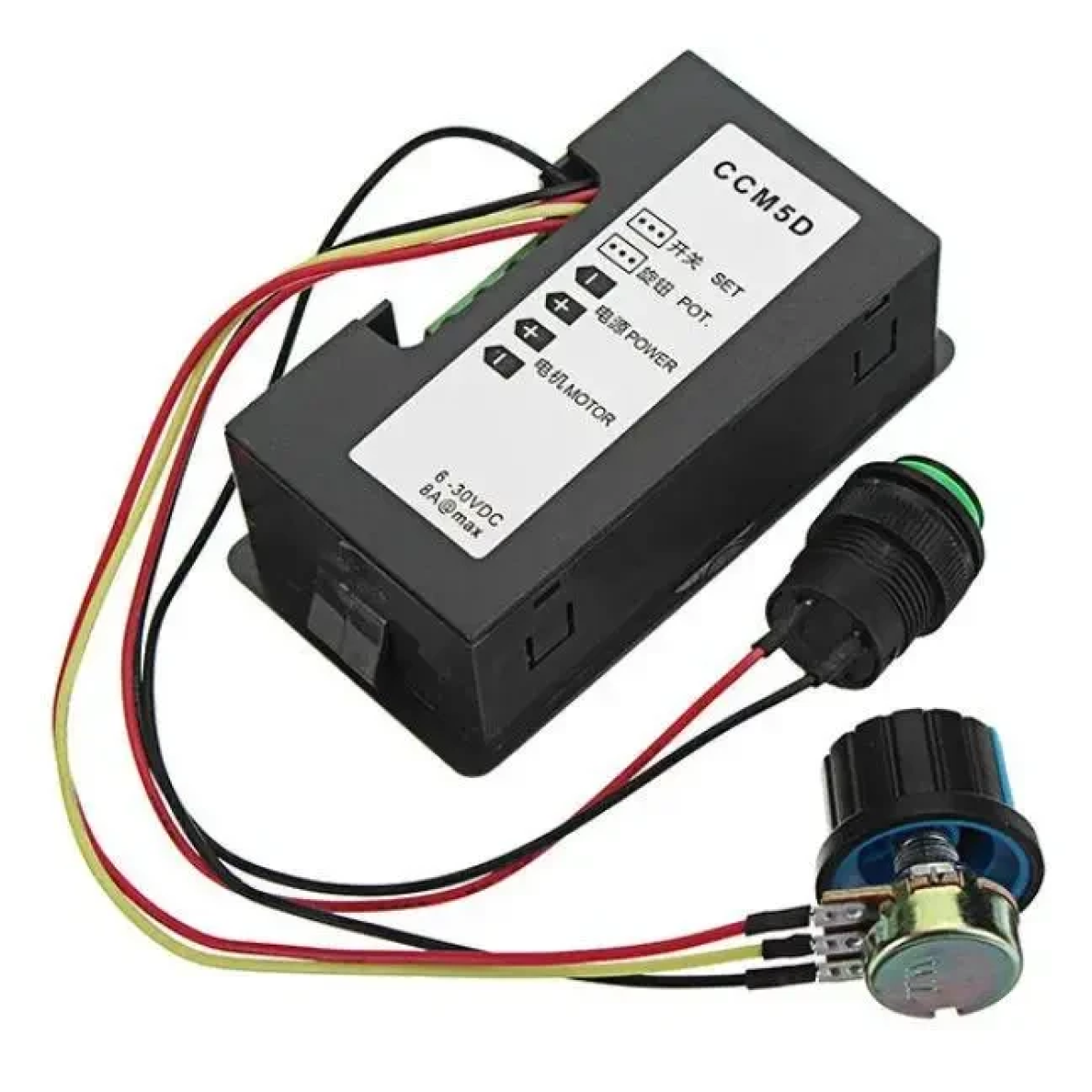

Модуль CCM5D має клемник для під“єднання навантаження й живлення. Призначення виводів:
| POWER+: |
напруга живлення модуля |
| POWER-: |
«земля» |
| MOTOR+: |
напруга живлення навантаження |
| MOTOR-: |
«земля» |
Для того, щоб змінити напрямок двигуна, необхідно поміняти місцями позитивний і негативний дріт двигуна.
Також на платі розташовані два роз“єми, де:
| SET: |
під“єднується кнопка керування |
| POT: |
під“єднується змінний резистор |
Діапазон напруги живлення є в межах від 6 до 30 В постійного струму. Дотримуйтеся правильної полярності під час під“єднання живлення.
Технічні характеристики ШІМ-контролера:
| Модель |
CCM5D |
| Напруга живлення, В |
6 ... 30 |
| Максимальний вихідний струм, А |
8 |
| Частота ШИМ, кГц |
16 |
| Діапазон регульованої швидкості, % |
0 ... 100 |
| Розміри модуля, мм |
78 х 42 х 25 |
