Опис
Опис
Покажчик напруги Лоцман-3 призначений для:
- контролю наявності та наближеного визначення величини напруги постійного та змінного
- струму в електроустановках до 1000 В,
- визначення полярності постійної напруги,
- перевірки цілісності електричних ланцюгів,
- визначення фазного дроту в ланцюгах змінного струму.
Пристрій і принцип дії

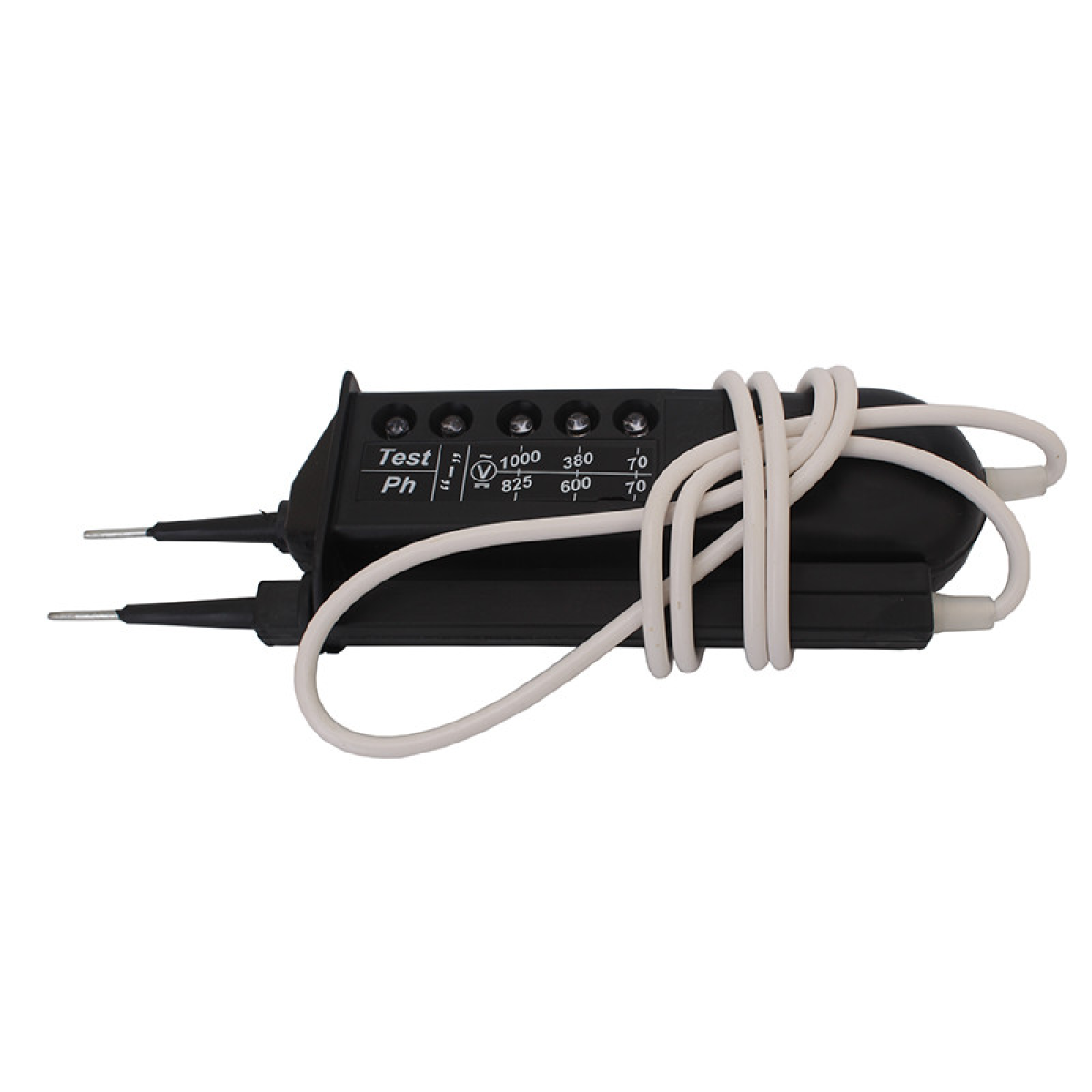

Покажчик Лоцман-3 зроблений у формі двох щупів — основного (у конструкції якого вбудовано п“ять світлодіодів червоного світіння, електрод «Ph», п“єзоелектричний дзвінок) і допоміжного (без активних елементів), з“єднаних між собою ізольованим проводом.
Основні та допоміжні щупи з боку контактів-наконечників мають захисні упори заввишки 3 мм і обладнані елементами кріплення для фіксації допоміжного щупа на корпусі основного щупа в транспортному положенні.
Технічні характеристики
| Параметри |
Значення |
Діапазон контрольованих напруг, В
- змінного струму частотою 40-60 Гц
- постійного струму
|
70-1000
70-1000
|
| Час заряджання від мережі 220 В, з водночас напруга на контактах-наконечниках у режимі продзвінки цілісності ланцюга не більш ніж В |
30 12 |
| Час збереження працездатності в режимі “дзвінка ланцюга“, год, не менш ніж |
24 |
| Максимальний опір зовнішнього ланцюга, у разі котрою забезпечується продзвінка, кОм, не менш ніж |
100 |
| Час безперервної індикації в режимі “продзвінка ланцюга“, хв, не менш ніж |
| Електрична міцність ізоляції корпусу, В, не менш ніж |
2000 |
| Однохвилинова випробувальна напруга на щупах під час перевірки працездатності покажчика, В |
1200 |
| Значення струму, що протікає через покажчик за напруги 380 В +20%, мА, не більш ніж |
10 |
| Мінімальна змінна напруга роботи звукового сигналу, В, не більш ніж |
70 |
| Габаритні розміри, мм |
200x60x32 |
Комплектність
- Покажчик напруги Лоцман-3 — 1 шт.,
- Паспорт — 1 шт.
- Посібник з експлуатації — 1 шт.
Експлуатація
Оптимальними умовами для використання покажчика напруги Лоцман-3 є:
- температура довкілля — від -45 °C до +40 °C,
- відносна вологість повітря 80% за температури 25 °C.
